専用ＩＣを使ったＬＥＤフラッシャー

ちょい昔の電子工作の本によく載っていたＩＣ　ＬＭ３９０９を使用した１．５Ｖで動作するＬＥＤ点滅回路を紹介します。
ＬＭ３９０９は生産中止になっていて入手困難ですが当店では販売してますよ！
下の図が回路図です。とても簡単でしょ！この回路図はデータシート（ＩＣの説明書）のTypical Applicationsに載ってあるものです。
Typical Applicationsというのは代表的な応用回路という意味です。データシートには普通Typical Applicationsが載っていますからその回路図を元に作って見るのも良いでしょう。

発光ダイオード点滅回路図

ＬＥＤは２Ｖ程度で光る物を使って下さい。白色ＬＥＤとか青色ＬＥＤとかは３．５Ｖくらいかけないと光りませんので使えませんよ！
電解コンデンサの耐圧は１．５Ｖ以上であれば良いです。私は手持ちの１０Ｖの物を使いました。

　　　　　　　　　　　部品表

部品名 個数 当店単価
ＩＣ：ＬＭ３９０９ １ ３４０円
ＬＥＤ １ ２０円
電解コンデンサ１００μＦ／１０Ｖ １ ２０円
ﾕﾆﾊﾞｰｻﾙ基板ﾍﾞｰｸ50×72mm １ ４０円
電池ホルダー単３×１本 １ なし

作りましょう！
ＩＣ、ＬＥＤ、電解コンデンサの極性に注意して下さい。

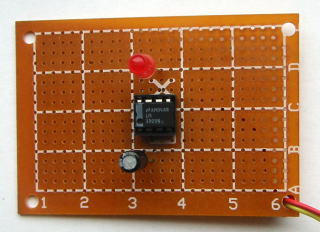

LEDフラッシュの基板

基板上に３個の部品だけなので、基板がもったいないと言う感じですね！
約１秒おきに一瞬点灯しました。ＬＥＤの両端にオシロスコープをつないで見るとＯＮしているパルス幅は１８ｍＳでした。
パルスの最初は１．８Ｖで放電していき最後は１．２ＶになりＯＦＦします。実際にＬＥＤが点灯しているのは１８ｍＳもありません。
点灯している瞬間をデジタルカメラで撮ろうとしたのですが本当に一瞬なので１００枚くらい撮ったのですが、点灯している写真は撮れませんでした。
データシートには、１．５Ｖで動作するブザーや豆電球を点滅させる回路図も載っていますので色々作ってみて下さいね！
