３端子メロディＩＣを使って、スピーカからメロディが流れる物を作りました。

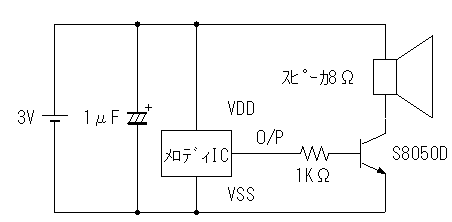

データシートのAPPLICATION CIRCUITS（応用回路）では、トランジスタがＨＥ８０５０Ｓですが手持ちのＳ８０５０Ｄを使用しました。
Ｓ８０５０Ｄの方がコレクタ電流もコレクタ損失も大きいのでベース抵抗を４．７ＫΩ→１ＫΩに変更しました。出力が大きくなりました。
電源のバイパスコンデンサは、ＵＴＣ社のデータシートでは０．１μＦになっていますが、ＵＭＣ社のデータシートは１μＦになっています。トランジスタをＳ８０５０Ｄに変えて出力も大きくなっていますし、大きい方が良いだろうと言う事で１μＦにしました。
部品について
メロディＩＣは３端子メロディＩＣのＬＥＶＥＬ ＨＯＬＤ Ｍｏｄｅタイプ（メロディが連続で再生するタイプ）を使って下さい。ＯＮＥ ＳＨＯＴ Ｍｏｄｅタイプ（電源が入ると１曲だけ再生するタイプ）の場合は、スイッチを追加する必要が有ります。
電解コンデンサの耐圧は３Ｖ以上であれば良いです。私は手持ちの５０Ｖの物を使いました。
スピーカは３．２Ωのものでも動作しますが、ＵＭ６６Ｔは高音がうるさい感じがします。
部品表
| 部品名 | 個数 | 当店単価 |
| ３端子メロディＩＣ ＵＭ６６Ｔ−０１Ｌ（クリスマスメドレー） |
どれか １個 |
７０円 |
| ＵＭ６６Ｔ−０５Ｌ（スイートホーム） | ７０円 | |
| ＵＭ６６Ｔ−０９Ｌ（ウェディングマーチ） | ７０円 | |
| ＵＭ６６Ｔ−１９Ｌ（エリーゼのために） | ７０円 | |
| ＵＭ６６Ｔ−３２Ｌ（カッコワルツ） | ７０円 | |
| ＵＭ８８Ｔ−１９Ｌ（エリーゼのために、和音タイプ） | ９０円 | |
| ＨＴ３８１０Ｅ（スモールワールド） | １３０円 | |
| ＨＴ３８１３Ａ（ジングルベル） | １３０円 | |
| トランジスタ：Ｓ８０５０Ｄ | １ | １０円 |
| 抵抗１kΩ1/4W | １ | ５円 |
| 電解コンデンサ１μＦ | １ | なし |
| φ29mmフイルムスピーカ８Ω | １ | ５０円 |
| ﾕﾆﾊﾞｰｻﾙ基板ﾍﾞｰｸ50×72mm | １ | ４０円 |
| 電池ホルダー単３×２本 | １ | なし |

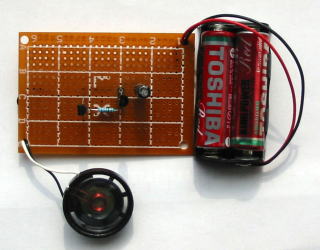

作りましょう！
メロディＩＣとトランジスタと電解コンデンサの極性に注意しましょう。
配線に間違いがないかもう一度見直してから、電池をセットしましょう。
メロディが流れましたか？
小さなスピーカですが十分な音がでます。
１．５Ｖにして見るとテンポが少し遅くなり、音も小さくなりました。
フィルムスピーカよりコーンスピーカの方が音が良くなるのではと思い、手持ちの直径１０ｃｍ３．２Ωのスピーカに交換してみました。
メロディＩＣ：ＵＭ８８Ｔ−１９Ｌの和音タイプでは音が良くなった気がしました。しかし、ＵＭ６６Ｔでは高音が耳障りになりました。
みなさんも色々なスピーカで試して下さい。
