パワーアンプIC:LM386
LM386N
■小型パワーアンプIC
■4〜12V動作
■電圧利得20倍〜200倍
■出力325mW(電源電圧6V,負荷8Ω時typ)
1個70円(税込)
10個以上単価50円(税込)

関連商品ICソケット8P

パワーアンプIC:TA7368P
TA7368P
■ラジカセ用パワーアンプ
■モノラルアンプ720mW(Vcc=6V,RL=4Ω時、標準値)
■動作電源電圧範囲が広い、2V〜10V
★外付け部品が少ない、コンデンサ3個
■SIP 9ピンパッケージ
■東芝製
1個90円(税込)

データシートTA7368TA7368.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

テープレコーダ用IC:LA4160
LA4160
■1チップテープレコーダオーディオシステム
  プリアンプ+ALC+パワーアンプ
■モノラルアンプ2.2W(Vcc=9V,RL=4Ω時、標準値)
■推奨電源電圧Vcc=6V〜9V
■DIP 14ピンパッケージ
■三洋製
1個160円(税込)

データシートLA4160LA4160.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

電子ボリューム内蔵パワーアンプIC:LA4285
LA4285
■電子ボリウム内蔵パワーアンプ
■モノラルアンプ3W(Vcc=16V,RL=8Ω時、標準値)
★入力切り換えSW内蔵
■SIP 10ピンパッケージ
■三洋製
1個140円(税込)

データシートLA4285LA4285.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

パワーアンプIC:TDA2003
TDA2003
■10WAB級Fi−Hiアンプ
■モノラルアンプ10W(Vs=14.4V,RL=2Ω時、標準値)
■TO220 5ピンパッケージ
■STマイクロエレクトロニクス製
1個130円(税込)

データシートTDA2003TDA2003.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

Fi-HiアンプICのTDA2030A
TDA2030A
■18WAB級Fi−Hiアンプ
■モノラルアンプ18W(Vs=±19V,RL=4Ω時、標準値)
■低歪率0.08%(出力0.1〜14W、RL=4Ω、f=40〜15000Hz時、標準値)
■TO220 5ピンパッケージ
■STマイクロエレクトロニクス製
1個150円(税込)
10個以上単価120円(税込)

データシートTDA2030ATDA2030A.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

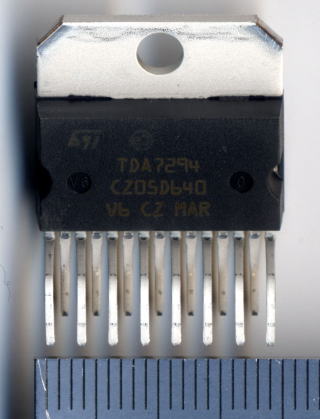

DMOSパワーアンプIC:TDA7294
TDA7294
■DMOSオーディオパワーアンプ
■モノラルアンプ70W(D=0.5%,Vcc=±35V,RL=8Ω)
★ミュート・スタンバイ機能有り
★保護回路有り
■STマイクロエレクトロニクス製
1個560円(税込)

データシートTDA7294TDA7294.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

オーディオパワーアンプIC:LM3876T
LM3876T
■オーディオパワーアンプ
■モノラルアンプ56W(TDH+N=0.1%,RL=8Ω)
★ミュート機能有り
■SIL 11ピンパッケージ
■ナショナルセミコンダクター製
1個630円(税込)

データシートLM3876LM3876.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

オーディオパワーアンプIC:LM3886
LM3886TF
■オーディオパワーアンプ
■モノラルアンプ68W(TDH+N=0.1%,Vcc=±28V,RL=4Ω)
★SN比92dB以上
★TDH+N=0.03%(Typ,60W,RL=4Ω)
★ミュート機能有り
★保護回路有り
★広い動作電源電圧:20V〜94V
■SIL 11ピンパッケージ
■ナショナルセミコンダクター製
1個780円(税込)

データシートLM3886LM3886.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

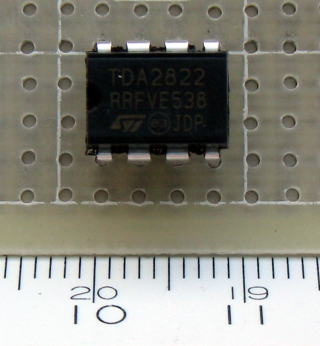

アンプICのTDA2822M
TDA2822M
■世界の工場、中国で良く使われている小型ステレオアンプICです。
★電源電圧1.8Vから動作します。
■ステレオパワーアンプ1W×2(Vcc=9V,RL=8Ω時、標準値)
■モノラルアンプ(ブリッジ)2W(Vcc=9V,RL=16Ω時、標準値)
■ラジオカセット用
■DIP8ピンパッケージ
■STマイクロエレクトロニクス製
1個80円(税込)
10個以上単価60円(税込)

データシートTDA2822MTDA2822M.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

関連商品ICソケット8P

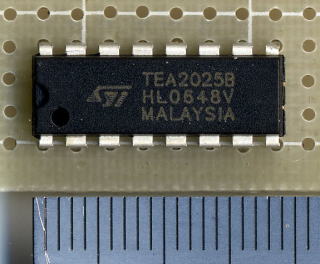

パワーアンプIC:TEA2025B
TEA2025B
■ステレオパワーアンプ2.3W×2(Vcc=9V,RL=4Ω時、標準値)
■モノラルアンプ(ブリッジ)4.7W(Vcc=9V,RL=8Ω時、標準値)
■電源電圧3〜12V
■DIP16ピンパッケージ
■STマイクロエレクトロニクス製
1個100円(税込)

データシートTEA2025TEA2025.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

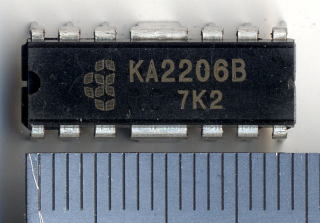

パワーアンプIC:KA2206B
KA2206B
■ステレオパワーアンプ2.3W×2(Vcc=9V,RL=4Ω時、標準値)
■モノラルアンプ(ブリッジ)4.7W(Vcc=9V,RL=8Ω時、標準値)
■DIPH 12ピンパッケージ
1個110円(税込)

データシートKA2206BKA2206B.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

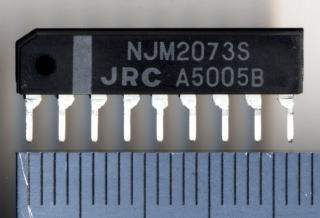

パワーアンプIC:NJM2073
NJM2073S
■ステレオパワーアンプ0.65W×2(Vcc=6V,RL=4Ω時、標準値)
■モノラルアンプ(ブリッジ)2W(Vcc=9V,RL=16Ω時、標準値)
★動作電源電圧1.8〜15V
■SIP 9ピンパッケージ
■新日本無線製
1個120円(税込)

データシートNJM2073NJM2073.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

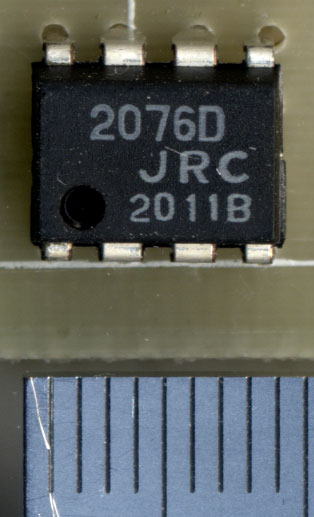

パワーアンプIC:NJM2076
NJM2076D
■ステレオパワーアンプ17.5mW×2(Vcc=1.5V,RL=16Ω時、標準値)
■モノラルアンプ(ブリッジ)90mW(Vcc=1.5V,RL=8Ω時、標準値)
★最低動作電源電圧1.0V
■DIP 8ピンパッケージ
■新日本無線製
1個160円(税込)

データシートNJM2076NJM2076.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

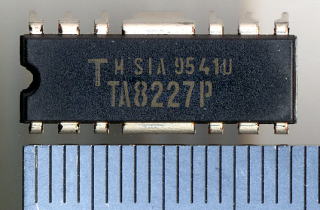

アンプIC:TA8227P
TA8227P
■ステレオパワーアンプ3W×2(Vcc=9V,RL=3Ω時、標準値)
■動作電圧5〜12V
■ラジオカセット用
★スタンバイスイッチ
★サーマルシャットダウン保護回路内蔵
■東芝製
1個140円(税込)

データシートTA8227PTA8227P.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

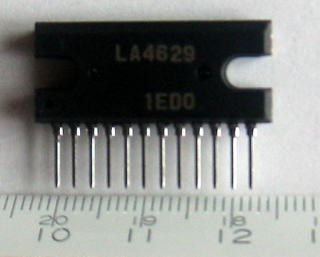

ステレオパワーアンプICのLA4629
LA4629
■ステレオパワーアンプ4.5W×2(Vcc=12V,RL=3Ω時標準値)
■ラジオカセット用
★スタンバイスイッチ内蔵(マイコンダイレクト制御可能)
★過熱保護回路(TSD)内蔵
■SIP12Hパッケージ
■サンヨー製
1個120円(税込)

データシートLA4629LA4629.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

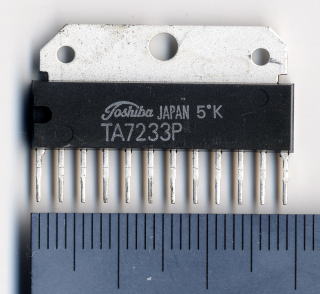

ステレオパワーアンプIC
TA7233P
■ステレオパワーアンプ4.5W×2(Vcc=12V,RL=4Ω時標準値)
★ミュート機能有り
■動作電圧6〜12V
■東芝製
1個200円(税込)

データシートTA7233PTA7233P.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

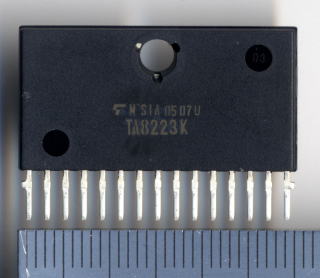

パワーアンプIC:TA8223K
TA8223K(長期在庫)
■ステレオパワーアンプ6.5W×2(VCC = 15 V, RL = 4Ω, f = 1 kHz, THD = 10%)
★電源ON時のポップ音が小さい
★サーマルシャットダウン保護回路内蔵
■動作電圧6〜18V
■東芝製
1個210円(税込)

データシートTA8223KTA8223K.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

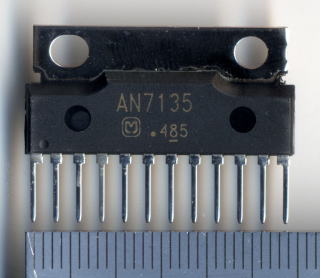

ステレオパワーアンプIC:AN7135
AN7135
■ステレオパワーアンプ7.5W×2(Vcc=15V,RL=3Ω時標準値)
★温度保護回路
★スタンバイ機能
1個250円(税込)

データシートAN7135AN7135.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

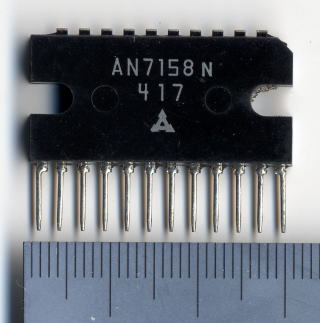

ステレオパワーアンプIC
AN7158N
■ステレオパワーアンプ7.5W×2(Vcc=16V,RL=4Ω時標準値)
★保護回路有り(サージ、温度)
1個180円(税込)

データシートAN7158NAN7158N.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

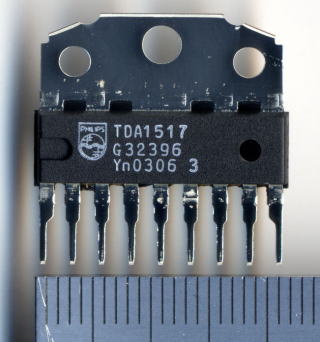

パワーアンプIC:TDA1517
TDA1517
■カーオーディオパワーアンプ6W×2(Vcc=14.4V,RL=4Ω時標準値)
★ミュート&スタンバイ機能有り
★保護回路有り(ショート・温度)
■動作電圧6〜18V
■フィリップス製
1個270円(税込)

データシートTDA1517TDA1517.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

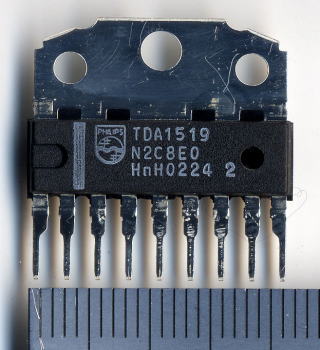

カーオーディオアンプIC:TDA1519
TDA1519
■カーオーディオパワーアンプ6W×2(Vcc=14.4V,RL=4Ω時標準値)
★ミュート&スタンバイ機能有り
★保護回路有り(ショート・温度)
■動作電圧6〜18V
■フィリップス製
1個320円(税込)

データシートTDA1519TDA1519.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

パワーアンプIC:TDA7057AQ
TDA7057AQ
■DCボリューム付きオーディオパワーアンプ8W×2(Vcc=15V,RL=8Ω時標準値)
★ミュート機能有り
★保護回路有り(ショート・温度)
■動作電圧4.5〜18V
■フィリップス製
1個380円(税込)

データシートTDA7057AQTDA7057AQ.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

カーオーディオアンプIC:TDA2004
TDA2004R
■カーオーディオパワーアンプ
■10W×2(Vcc=14.4V,RL=2Ω,時標準値)
★出力ショート保護回路有り
■動作電圧8〜18V
■STマイクロエレクトロニクス製
1個230円(税込)

データシートTDA2004ATDA2004A.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

カーステレオアンプIC:TDA2005
TDA2005R
■カーオーディオパワーアンプ
■10W×2(Vcc=14.4V,RL=2Ω,時標準値)
★出力ショート・温度保護回路有り
■動作電圧8〜18V
■STマイクロエレクトロニクス製
1個220円(税込)

データシートTDA2005TDA2005.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

Fi-HiオーディオパワーアンプIC:TDA2009A
TDA2009A
■Fi−Hiオーディオパワーアンプ
■12.5W×2(Vcc=24V,RL=4Ω,時標準値)
★出力ショート保護回路有り
■動作電圧8〜28V
■STマイクロエレクトロニクス製
1個300円(税込)

データシートTDA2009ATDA2009A.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

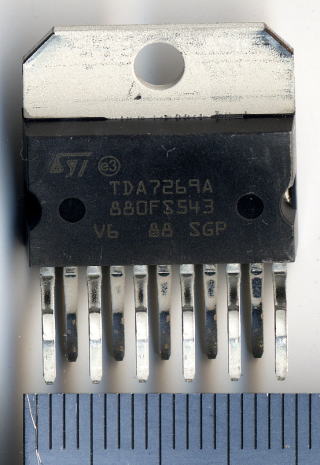

パワーアンプIC:TDA7269A
TDA7269A
■Fi−Hiオーディオパワーアンプ
■14W×2(Vs=±16V,RL=8Ω,時標準値)
★ミュート&スタンバイ機能有り
★保護回路有り(ショート・温度)
■動作電圧±5〜±20V
■STマイクロエレクトロニクス製
1個350円(税込)

データシートTDA7269ATDA7269A.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

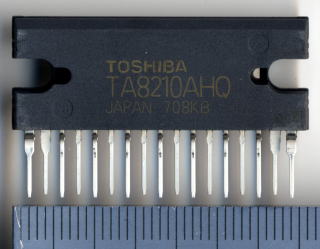

カーオーディオパワーアンプIC:TA8210
TA8210AHQ
■BTLステレオカーオーディオパワーアンプ22W×2(Vcc=14.4V,RL=4Ω時標準値)
■THD = 0.04% (標準)(VCC = 13.2V、f = 1kHz、POUT = 1W、RL = 4.、GV = 50dB)
■VNO = 0.30mVrms (標準)(VCC = 13.2V、RL = 4.、GV = 50dB、Rg =0Ω、BW = 20Hz〜20kHz)
★スタンバイ機能内蔵
★ミュート機能内蔵
★各種保護回路内臓: 熱しゃ断、過電圧、天絡、地絡、負荷短絡
■動作電圧9〜18V
■東芝製
1個470円(税込)

データシートTA8210TA8210.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

カーオーディオパワーアンプIC:TDA1552Q
TDA1552Q
■BTLステレオカーオーディオパワーアンプ22W×2(Vcc=14.4V,RL=4Ω時標準値)
★ミュート機能有り
■動作電圧6〜18V
■フィリップス製
1個640円(税込)

データシートTDA1552QTDA1552Q.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

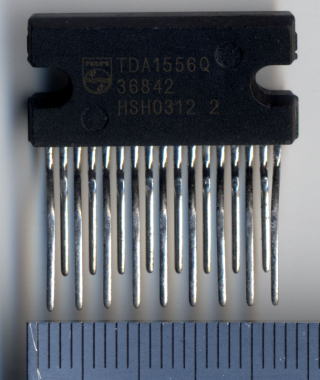

パワーアンプIC:TDA1556Q
TDA1556Q
■BTLステレオカーオーディオパワーアンプ22W×2(Vcc=14.4V,RL=4Ω時標準値)
★スタンバイ機能内蔵
★ミュート機能内蔵
★保護回路内臓
■動作電圧6〜18V
■フィリップス製
1個580円(税込)

データシートTDA1556QTDA1556Q.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

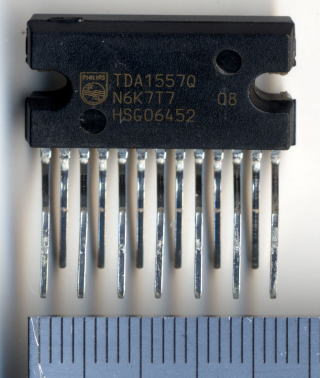

カーオーディオパワーアンプIC:TDA1557Q
TDA1557Q
■BTLステレオカーオーディオパワーアンプ22W×2(Vcc=14.4V,RL=4Ω時標準値)
★スタンバイ機能内蔵
★ミュート機能内蔵
★保護回路内臓
■動作電圧6〜18V
■フィリップス製
1個480円(税込)

データシートTDA1557QTDA1557Q.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

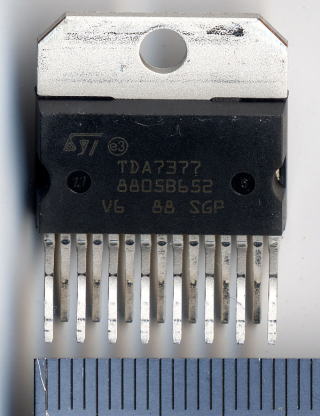

カーオーディオパワーアンプIC:TDA7377
TDA7377V
■カーオーディオパワーアンプ
■30W×2(Vcc=13.7V,RL=4Ω,ブリッジ接続時標準値)
■6W×4ch(Vcc=14.4V,RL=4Ω,時標準値)
★スタンバイ機能有り
★出力ショート保護回路有り
■動作電圧8〜18V
■STマイクロエレクトロニクス製
1個430円(税込)

データシートTDA7377TDA7377.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

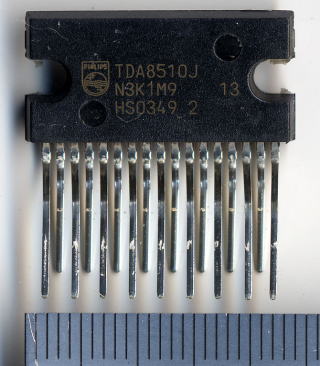

パワーアンプIC:TDA8510J
TDA8510J
■BTL26W(RL=4Ω)+13W×2(Vcc=15V,RL=2Ω時標準値)
■動作電圧6〜18V
■フィリップス製
1個410円(税込)

データシートTDA8510JTDA8510J.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

カーオーディオパワーアンプIC:TDA7384
TDA7384
■カーオーディオパワーアンプ
■35W×4ch(Vcc=13.7V,RL=4Ω,時標準値)
★スタンバイ機能有り
★ミュート機能有り
★出力ショート保護回路有り
■STマイクロエレクトロニクス製
1個780円(税込)

データシートTDA7384ATDA7384A.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

カーオーディオパワーアンプIC:TDA8571J
TDA8571J
■BTLステレオカーオーディオパワーアンプ40W×4ch(Vcc=14.4V,RL=4Ω時標準値)
■動作電圧6〜18V
■フィリップス製
1個880円(税込)

データシートTDA8571JTDA8571J.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

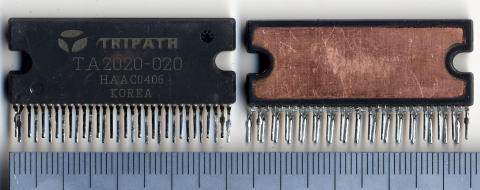

D級アンプIC:TA2020-020
TA2020−020
やや古い物です。製造番号はそろっていません。
■トライパス製
■高級デジタルオーディオステレオパワーアンプ
■16.5W×2(VDD=14.6V、RL=4Ω、THD+N0.1%時、標準値)
■低歪率THD+N 0.03%(出力10W、RL=4Ω時、標準値)
■32ピンSSIPパッケージ
1個780円(税込)

データシートTA2020-020TA2020.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。

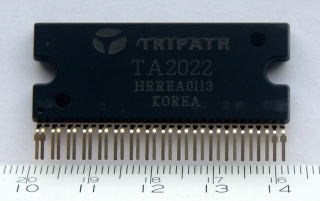

D級ステレオアンプICのTA2022D級アンプTA2022の裏面
TA2022
放熱部の銅部がやや変色しています。2001年に製造されたICです。
■トライパス製
■高級デジタルオーディオステレオパワーアンプ
■90W×2(RL=4Ω、THD+N0.1%時、標準値)
■低歪率THD+N 0.015%(出力70W、RL=4Ω時、標準値)
■32ピンSSIPパッケージ
1個1800円(税込)

データシートTA2022TA2022.pdfこの資料は参考です。使用される場合はメーカーの最新のデータシートをご参照ください。
